《專利代理實務申論題庫彙編》共5單元


◆◇各年度考題◆◇

(1) 專門職業及技術人員高等考試。專利師 106年105年104年103年102年


106年(1)

10601。a(1)106年專門職業及技術人員高等考試。專利師

106年專門職業及技術人員高等考試專利師考試試題70170
【等別】高等考試【類科】專利師【科目】專利代理實務【考試時間】3小時

  一、請根據附件(第10-4~10-10 頁)所提供之發明專利說明書及圖式之資料內容,並依據現行專利法、專利法施行細則及專利審查基準之規定,撰寫一份申請專利範圍以及一份可專利性分析意見書。
  (一)申請專利範圍,應包括 1項獨立項及 4項附屬項。(40分)
  (1)獨立項,必須符合明確性及可支持性下之最大保護範圍。
  (2)附屬項 4項,依序為請求項 2、請求項 3、請求項 4 及請求項 5。其中,請求項 2 必須為單項且為詳述式之附屬項,請求項 3 必須為單項且為詳述式之附屬項,其界定範圍必須小於請求項 2 所界定之範圍,請求項 4 必須為單項且為詳述式之附屬項,其界定範圍必須小於請求項 3 所界定之範圍,請求項 5 為多項附屬項且為附加式附屬項。
  (二)可專利性分析意見書,請依據前述所擬之申請專利範圍,就專利之基本三要件提供分析意見。(20分)

  二、請根據下列所提供二個更正申請專利範圍案例之資料內容,並依據現行專利法、專利法施行細則及專利審查基準之規定,分別判斷二個案例中之更正後申請專利範圍是否可准予更正,並說明其理由。
  (一)【案例一】更正申請專利範圍案例(20分)
  更正前之說明書、申請專利範圍及圖式:

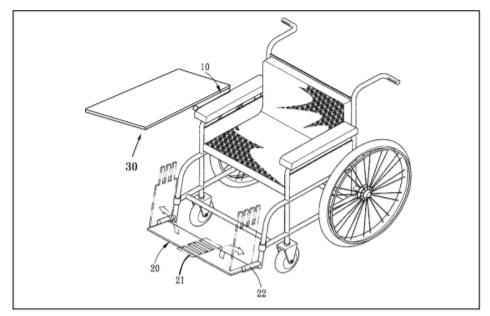

〔發明名稱〕輪椅
〔申請專利範圍〕
  一種輪椅,其係於輪椅(10)上樞設踏板(20),該踏板(20)為兩個一組,且該踏板(20)的兩側分別為一對合部(21)及一樞轉部(22),該樞轉部(22)樞接於輪椅上,而該二踏板(20)的對合部為重疊對合。
〔說明書〕
  本創作之目的在於提供一種輪椅,……於輪椅(10)上樞設踏板(20),該踏板(20)可兩相對合,以避免乘坐者的雙腳在乘坐輪椅時滑落,並提供乘坐者寬敞的雙腳擺放空間。……輪椅(10)扶手上設置可樞轉及伸縮的餐桌(30),能供以擺置物品,而方便使用者用餐、書寫或完成其他工作。
【圖式】
◇◆
  更正後申請專利範圍:(劃線部分係原載於說明書之技術特徵增列入申請專利範圍之中,其他部分未變動)
〔申請專利範圍〕
  一種輪椅,其係於輪椅(10)上樞設踏板(20),該踏板(20)為兩個一組,且該踏板(20)的兩側分別為一對合部(21)及一樞轉部(22),該樞轉部(22)樞接於輪椅上,而該二踏板(20)的對合部為重疊對合,另輪椅扶手上設置可樞轉及伸縮的餐桌(30)。
  (二)【案例二】更正申請專利範圍案例(20分)
  更正前之說明書、申請專利範圍及圖式:
〔發明名稱〕飲品調理機
〔申請專利範圍〕
  一種飲品調理機,包括有一定位座(10)、一設於定位座(10)內之動力單元、一可被動力單元帶動之刀具組(14)、一於定位座(10)周緣向上一體成型之盛杯(15),……,將水、糖漿、調劑、冰塊置入盛杯(15)中,藉由刀具組(14)之旋轉,以構成飲品之調理。
〔說明書〕
  ……飲品之調理手段係在盛杯(15)中倒入水、糖漿、調劑(如各種紅茶、綠茶、濃縮果漿……等)及冰塊,啟動攪拌機(140)之動力單元帶動刀具組(14)轉動,而對盛杯(15)內之食材進行切打、破碎之作用,以調製成微粒狀(冰沙)之飲品;另若在刀具組(14)上方覆罩一具有穿孔(35)之罩蓋(30),使水、糖漿及調劑可流經穿孔(35)進入刀具組(14)中進行攪拌,但冰塊則受到罩蓋(30)擋止而不會遭到刀具組(14)打碎,就能調製出含有冰塊之飲品供消費者飲用……。

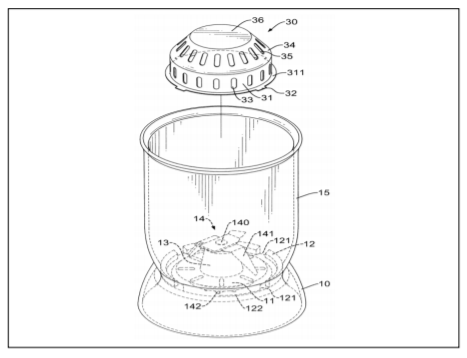

【圖式】
◇◆
  更正後申請專利範圍:(劃線部分係原載於說明書之技術特徵增列入申請專利範圍之中,其他部分未變動) 〔申請專利範圍〕
  一種飲品調理機,包括有一定位座(10)、一設於定位座(10)內之動力單元、一可被動力單元帶動之刀具組(14)、一於定位座(10)周緣向上一體成型之盛杯(15)、於定位座(10)上設置一具穿孔(35)之罩蓋(30)以覆罩在刀具組(14)上方,該穿孔口徑小於冰塊體積,……,將水、糖漿、調劑、冰塊置入盛杯(15)中,藉由刀具組(14)之旋轉,以構成飲品之調理。
【附件】 發明專利說明書及圖式
【發明名稱】手動脫水機
【技術領域】本發明係有關於一種手動脫水機,尤指一種透過手動施壓而使脫水機運作之手動脫水機。
【先前技術】由於時代的變遷,少子化與持單身主義生活的人日趨增加,以前常見的大家庭多不復見,漸漸被小家庭所取代。在消費水平較高的城市,一戶小家庭適合居住的小公寓動輒數百萬,對於一般上班族而言,扣掉日常支出後,能夠用於住宅支出的款項有限,若還有扶養子女的家庭,負擔更重,要想晉升有殼一族,除了要有長期的金錢規劃,如何開源節流也是一門重要的課題。
  隨著科技日新月異,相關業者研發出許多電器造福人類,使人們的生活更加的便利,這些電器在使用上多半脫離不了「電」,需要用電驅動電器才能使用,儘管科學家不斷研發發電及省電的技術,仍無法大量縮減用電量,如用電量持續增加,人民每月要負擔的開支自然會增加。
  在日常生活電器中,洗衣及脫水設備屬於中大型之設備,一般使用者在購買後,因設備較為笨重且體積大,必須置於一固定位置,對於居住空間不大的小家庭或一般在外短期住宿者皆為不便,再者,使用此類電器時,必須耗用大量電力才能進行衣服清潔或脫水作業,對於每日清潔衣物或需清潔或脫水之衣物量為少量之使用者來說,往往造成洗衣設備耗能或使用效率不彰之情勢,更容易造成浪費資源且不環保之狀況發生。
  為了減少該些電器占用之空間以及電能之消耗,只能選擇完全不使用洗衣及脫水設備,或僅使用脫水設備;前者雖能將空間使用及電能降至最低,但以手動脫水時,很容易將衣物擰壞、變形,使衣物的壽命縮短,後者除了能夠些微減少空間被使用率,在電能的使用也較少,然,仍有待改善之空間。
  由於現有技術尚無法完善處理此類問題,所以有加以突破、解決之必要。因此,如何提升方便性、實用性與經濟效益,此為業界應努力解決、克服之重點項目。
  緣此,本案發明人有鑑於習知脫水機之缺失未臻理想之事實,即著手研發其解決方案,希望能開發出一種更具便利性、實用性與高經濟效益之手動脫水機,以促進社會之發展,遂經多時之構思而有本創作之產生。
【發明內容】本發明之目的,係提供一種手動脫水機,其係對脫水機之承載容器進行施壓,使其向下位移的同時,能夠進行轉動,並在下降到一定高度後,再由彈性件回推,如此往復運動使承載容器持續轉動,並藉此產生離心力,透過離心力之作用將放置於承載容器之潮濕衣物甩乾,進而達到無電力消耗及手動脫水之功效。
  為了達到上述所指稱之各目的與功效,本發明係揭示了一種手動脫水機,其包含:一脫水機本體,其具有一脫水槽及設置於該脫水槽之上方之一槽口及連通該脫水槽之一排水道;一往復裝置,其設於該脫水槽底部;及一承載裝置,其設於該往復裝置頂部,並位於該脫水槽內;其中,當該往復裝置進行上下往復運動時,會使該承載裝置進行轉動。
【圖式簡單說明】
  第一圖為本發明較佳實施例之結構示意圖;
  第二圖為本發明較佳實施例之局部結構放大剖視圖;
  及第三圖為本發明較佳實施例之結構作動圖。
【實施方式】
  為使對本發明之特徵及所達成之功效有更進一步之了解與認識,謹佐以較佳之實施例及配合詳細之說明,說明如後:

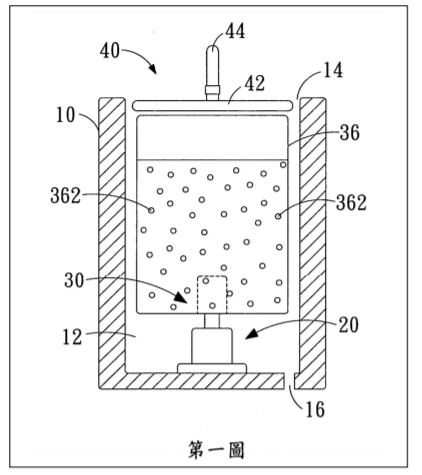

  首先,請參閱第一圖,其係本發明較佳實施例之結構示意圖;如圖所示,本實施例包含一脫水機本體 10、一往復裝置 20 及一承載裝置 30,該脫水機本體 10 具有一脫水槽 12 及設置於該脫水槽 12 上方之一槽口 14 及連通該脫水槽12.之一排水道 16,該往復裝置 20 設於該脫水槽 12 底部,該承載裝置 30 設於該往復裝置 20 頂部,並位於該脫水槽 12 內,其中,當該往復裝置 20 進行上下往復運動時,會使該承載裝置 30 進行轉動。

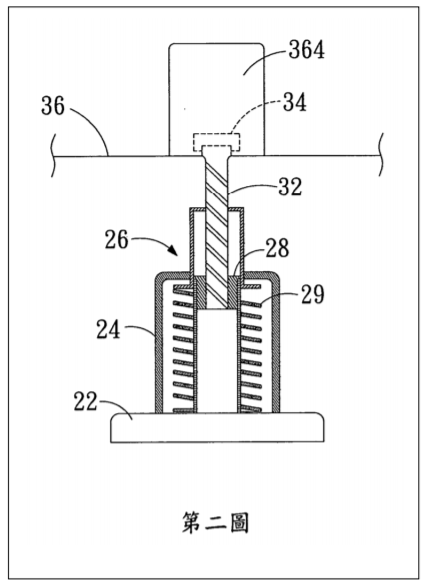

  請一併參閱第二圖,其係本發明較佳實施例之局部結構放大剖視圖;如圖所示,該往復裝置 20 包括一底座 22、一定位套筒 24、一驅動桿組 26、一制動組件 28 及一彈性件 29,該底座 22 設於該脫水槽 12 底部,該定位套筒 24 設於該底座 22 上,該驅動桿組 26 設於該定位套筒 24 內,該制動組件 28 設於該驅動桿組 26 內部,該彈性件 29 套設該驅動桿組 26。該承載裝置 30 包括一螺桿32、一定位組件 34 及一承載容器 36,該螺桿 32 係穿設該制動組件 28,該定位組件 34 設於該螺桿 32 一端,該承載容器 36 底部連接該定位組件 34。 該底座 22 係用以支撐該定位套筒 24、驅動桿組 26 及彈性件 29,該定位套筒 24 用以保護該驅動桿組 26 及彈性件 29,該驅動桿組 26 用以連動該彈性件29,該制動組件 28 受該螺桿 32 驅動而轉動,該彈性件 29 用以緩衝該驅動桿組26,同時提供一向上之彈力,使該驅動桿組 26 回復至原位。該螺桿 32 能夠驅動該制動組件 28,使該制動組件 28 轉動,該定位組件 34 設於該承載容器 36之一定位槽 364,以連接並連動該螺桿 32,該承載容器 36 內部用以放置待脫水之物件(如衣物),其中,該承載容器 36 具有複數孔洞 362,該些孔洞 362 連通該排水道 16,以使水排出。

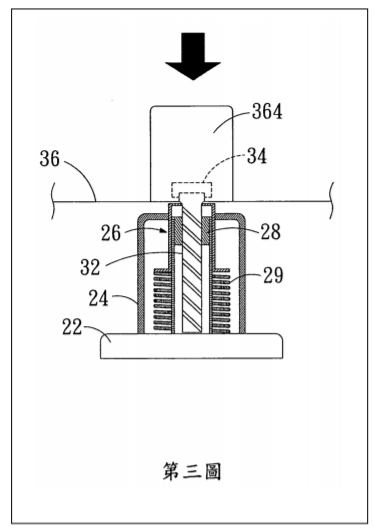

  請一併參閱第三圖,其係本發明較佳實施例之結構作動圖;如圖所示,當該承載容器 36 受到一向下之推力時(如第三圖箭頭所示),該承載容器 36之定位槽 364 會透過該定位組件 34 將該螺桿 32 向下壓制,同時推動該驅動桿組 26,使該螺桿 32 通過該制動組件 28 時,連動該制動組件 28 進行轉動,進而帶動該承載容器 36 以該螺桿 32 為軸心進行旋轉,該承載容器 36 旋轉產生之離心力能夠將其內部之待脫水物件含有的水分甩出,以降低待脫水物件之含水量。由於該驅動桿組 26 在受到推動後,會壓縮該彈性件 29,故向下之推力消失時,該彈性件 29 提供一彈力作用,將該驅動桿組 26 往上頂,以回復該驅動桿組 26及螺桿 32之位置,藉此使該往復裝置 20 進行上下往復運動,並連動該承載裝置 30 持續轉動,以脫乾待脫水之物件。
  復參閱第一圖,本實施例更包含一壓制件 40,其包括一壓板 42 及一可旋式握把 44,該壓板 42 係設於該承載裝置 30 上,該可旋式握把 44 設於該壓板42.一側。使用者可透過該壓制件 40 對該承載容器 36 施加一推力,該壓板 42能夠遮擋脫水時之水滴飛濺,當該承載容器 36 轉動時,會帶動該壓板 42 旋轉,該可旋式握把 44之一活動關節(未編號)會隨之轉動,以避免使用者操作上卡住。
  綜上所述,本發明之手動脫水機係透過對承載裝置進行施壓,以驅動該往復裝置,使該承載裝置進行旋轉,並透過連續施壓、放鬆驅動該往復裝置,讓承載裝置持續轉動,而該承載裝置轉動所產生之離心力,能夠將該承載裝置內放置之待脫水物件之水帶離,以降低其含水量,藉此達到無電力消耗、手動脫水之功效。
【符號說明】
  10‧‧‧脫水機本體
  12‧‧‧脫水槽
  14‧‧‧槽口
  16‧‧‧排水道
  20‧‧‧往復裝置
  22‧‧‧底座
  24‧‧‧定位套筒
  26‧‧‧驅動桿組
  28‧‧‧制動組件
  29‧‧‧彈性件
  30‧‧‧承載裝置
  32‧‧‧螺桿
  34‧‧‧定位組件
  36‧‧‧承載容器
  362‧‧‧孔洞
  364‧‧‧定位槽
  40‧‧‧壓制件
  42‧‧‧壓板
  44‧‧‧可旋式握把
【圖式】
◇◆
◇◆
◇◆

回目錄(1)〉〉回頁首〉〉

105年(1)

10501。a(1)105年專門職業及技術人員高等考試。專利師

105年專門職業及技術人員高等考試專利師考試試題70170
【等別】高等考試【類科】專利師【科目】專利代理實務【考試時間】3小時
  請根據附件一所示發明人所提供之技術說明與構想圖,配合圖號、元件符號及符號說明,依據現行專利法及其施行細則之規定,撰寫一份發明專利說明書、一份申請專利範圍及一份摘要。其中,申請專利範圍之撰寫必須參考附件二經檢索後所反映的先前技術,使其具有新穎性及進步性,且最大限度維護申請人的利益:

  一、發明專利說明書:
  (一)發明名稱(3分)
  (二)技術領域(3分)
  (三)先前技術(6分)
  (四)發明內容(10分)
  (五)圖式簡單說明(5分)
  (六)實施方式(25分)
  (七)符號說明(3分)

  二、申請專利範圍:至少包含 1個以兩段式(two-part form)撰寫的獨立項;以及至少 6個附屬項,附屬項中至少包括 1個多項附屬項。
  (一)獨立項(16分)
  (二)附屬項(24分)

  三、發明摘要:以不超過 250 字為原則。(5分)
【附件一】發明人所提供之技術說明與構想圖

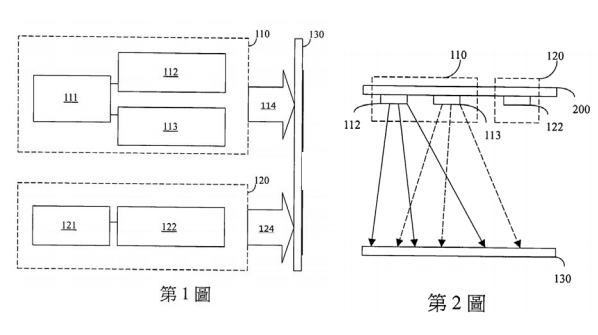

  一般發光二極體(LED)裝置,依其特性,雖可在電路設計上加入續電系統,使其在斷電時,仍繼續供電維持照明,但無法提供明確的指標訊息。
  本案之裝置係包括:第一光源組件及第二光源組件,且該兩個光源組件所發出之光線顏色係不同且不同時發光的;可供第一光源、第二光源之光線通過之光罩,光罩上係具有以螢光材料塗繪之指示標誌或指示標語。
  第一光源組件可包括同步開關的紅光及綠光兩發光二極體單元,與控制其開關之第一控制電路,當第一控制電路開啟時,可以混合紅光及綠光產生一照明光線。
  第二光源組件可包括藍光發光二極體單元與控制其開關之第二控制電路。
  在一般照明狀態下,第二控制電路係關閉藍光發光二極體單元,並使第一電路開啟,以混光作為一般照明光線;而在緊急或特殊照明狀態時,第一控制電路係關閉,並使第二控制電路開啟,以產生一藍光作為緊急照明光源,且螢光材料係僅能受該藍光激發而發出一螢光之指示標誌或指示標語。
  螢光材料係選自石榴石系列、矽酸鹽系列、氮化物系列或其組合所構成的螢光粉族群,且該螢光粉族群係可經銪所活化或未經銪所活化者。
◇◆
◇◆

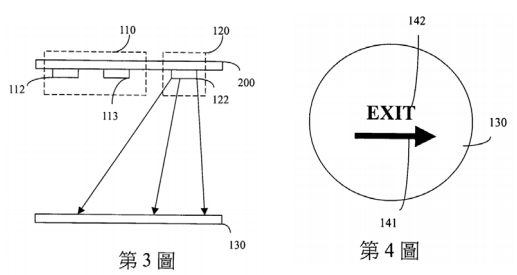

  110‧‧‧第一光源組件
  111‧‧‧第一控制電路
  112‧‧‧紅光發光二極體單元
  113‧‧‧綠光發光二極體單元
  114‧‧‧第一光線
  120‧‧‧第二光源組件
  121‧‧‧第二控制電路
  122‧‧‧藍光發光二極體單元
  124‧‧‧第二光線
  130‧‧‧光罩
  141‧‧‧指示標誌
  142‧‧‧指示標語
  200‧‧‧電路板
【附件二】先前技術
  請參閱圖 4A,其為本創作可調控色溫之照明裝置於第一較佳實施例之部分結構示意圖。照明裝置 5 包括一光罩 52 以及一發光二極體模組 51,光罩 52 係覆蓋於發光二極體模組 51,以形成一容置空間 59 供發光二極體模組 51 中之複數個發光二極體單元 511~514設置於其中。光罩 52 係由一透光元件所組成,其具有複數個螢光區域 521、523 以及複數個透明區域 522、524;其中,所謂該些螢光區域 521、523,係指塗佈有第一螢光粉 525之光罩 52 的部分區域,而該些透明區域 522、524,則係指不塗佈任何的螢光粉之光罩52.的其他區域。
  於本較佳實施例中,該些發光二極體單元 511~514 所設置之位置係分別對應於第一透光元件上之螢光區域 521、透明區域 522、螢光區域 523 以及透明區域 524;由於每一發光二極體單元 511~514 所設置之位置,皆分別對應於光罩 52 上之不同區域,因此每一發光二極體單元 511~514 所提供之光線中直接穿過其所相對應區域的光線量,會大於穿過其餘未相對應之區域的光線量。舉例來說,發光二極體單元 511 所提供之光線中直接穿過螢光區域 521 的直射光線量,係大於發光二極體單元 511 所提供之光線中穿過其他區域 522~524 的偏射光線量。
  其中,當只有對應於透明區域 522、524 的發光二極體單元 512、514 被驅動,且其它發光二極體單元 511、513 不作動時,發光二極體單元 512、514 所提供之光線中至少大部分的光線 L512、L514 係直接向外輸出,其過程不受任何螢光粉的激發,因而能夠保持原有之照明色溫(以下稱第五照明色溫);而當只有對應於螢光區域 521、523 的發光二極體單元 511、513 被驅動,且其它發光二極體單元 512、514 不作動時,發光二極體單元 511、513 所提供之光線中至少大部分的光線會經由螢光區域 521、523 後向外輸出,且由於穿經過螢光區域 521、523 的光線 L511、L513 受到第一螢光粉 525 的激發而具有第一照明色溫。
  因此,使用者可依據實際使用環境或應用需求而選擇驅動適當的發光二極體單元,進而使照明裝置 5 輸出具有第一照明色溫的光源或是具有第五照明色溫的光源。當然,若是所有的發光二極體單元 511~514 同時被驅動,照明裝置 5 則可輸出具有第一照明色溫以及第五照明色溫所混合而成之照明色溫的光源。
◇◆

回目錄(1)〉〉回頁首〉〉

104年(1)

10401。a(1)104年專門職業及技術人員高等考試。專利師

104年專門職業及技術人員高等考試會計師、不動產估價師、專利師考試試題
【等別】高等考試【類科】專利師【科目】專利代理實務【考試時間】3小時
  您已接受申請人委託接手一件專利申請案的申請事宜,該申請案的說明書如附件一所示,申請專利範圍如附件二所示,您收到經濟部智慧財產局的審查意見通知函(如附件三所示)及其所附引證文件(如附件四所示),試題說明如下:

  一、請撰寫一份申復理由書,除針對審查意見通知函所載不予專利之事由逐一回應外,亦須記載自行審視申請文件發現錯誤後主動修正申請專利範圍之理由,申復理由書應包含下列內容:(請依據前述附件一〜四之內容撰寫,不要補充您可能具有的有關發明主題之技術內容。)
  (一)有關本案已符合專利法第26條第2 項規定之理由。(10分)若須配合修正申請專利範圍,請依據修正後之申請專利範圍來說明。
  (二)有關本案已符合專利法第22條第1 項第1 款規定之理由。(15分)若須配合修正申請專利範圍,請依據修正後之申請專利範圍來說明。
  (三)有關本案已符合專利法第22條第2 項規定之理由。(20分)若須配合修正申請專利範圍,請依據修正後之申請專利範圍來說明。
  (四)前述理由以外其他申請專利範圍之修正理由。(10分)

  二、請修正申請專利範圍,無須新增原請求項未敘述之技術特徵的請求項,全部之請求項均須顯示,修正部分以劃線表示(如為刪除原內容者,應劃線於刪除之文字上;如為新增內容者,應劃線於新增之文字下方。但刪除部分請求項者,只須於刪除之請求項號後註記「刪除」即可,不必列出被刪除之請求項全部文字並劃線),修正之申請專利範圍應滿足下列需求:(請依據前述附件一〜四之內容撰寫申請專利範圍,不要補充您可能具有的有關發明主題之技術內容。)
  (一)配合申復理由書所載理由進行修正。(10分)
  (二)申請專利範圍應最大限度維護申請人的利益。(15分)
  (三)記載應符合專利法及其施行細則有關申請專利範圍撰寫之規定。(10分)
  (四)修正部分應符合專利法第43條第2 項之規定。(10分)
發明專利說明書
【發明名稱】捲繞電極組
【技術領域】
【0001】本發明係有關於一種捲繞電極組、其電池或電容器,尤其是關於具有特殊結構之隔板、使用壽命長及大容量之用於圓柱型電池或電容器的捲繞電極組,特別是用於圓柱型鎳-氫電池。
【先前技術】
【0002】現今有許多可攜式電子裝置,例如照相機、攝影機等需要高容量和更長使用壽命的電池。
【0003】一般而言,電池是利用接觸電位差把化學能轉變為電能的裝置。電化學電池在技術上可分為不可充電的一次電池、可充電的二次電池、把燃燒熱能轉變為電能的燃料電池或把光能轉變為電能的太陽能電池。電化學電池按電解質的組成和電池形狀來分類。電解質組成和電池形狀分別可以是鹼性的、固體或無水的電池和圓柱型、鈕扣或硬幣式。

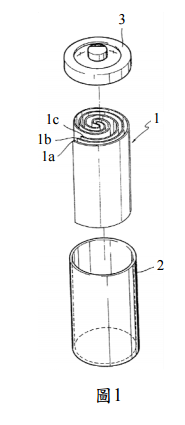

【0004】圖1為一般習知電池結構的部件分解透視圖,其包括圓柱型的外殼2、裝在外殼2中的充電元件1和蓋3。充電元件1包括塗有Ni(OH)2之正極活性材料的陰極1c、塗有LaNi5、Ti-Fe或Ti-Ni合金組成之負級活性材料的陽極1a、以及由不織布和賽珞玢(cellophane)製成之將陰極1c與陽極1a絕緣起來的隔板1b。陰極1c、隔板1b及陽極1a依序堆疊後捲成一捲裝入外殼2中。充電元件1裝入外殼2內之後,外殼2的殼口用蓋3封閉住。該等的圓柱型鎳-氫電池係可進行多於數百次的充電和放電
【0005】在製造上述結構的圓柱型鎳-氫電池的技術中,陰極1c和陽極1a配置於隔板1b的相反兩側,利用心軸圍繞捲繞軸的中央捲繞。但是,採用隔板來防止陰極和陽極短路,在外殼內占用很多空間,因而減少了電池內部空間的電解質注入量和電池容量。此外,當陰極1c、陽極1a和隔板1b在上述電池內捲繞時,存在隔板撕裂,陰極和陽極發生短路的問題。
【發明內容】
【0006】為了解決傳統技術所存在之上述問題,本發明之目的係提供一種捲繞電極組,包括:陰極、陽極、配置於該陰極和該陽極之間的第一隔板、電解質,其中在未被該陰極或該陽極疊置之區域的第一隔板具有複數個孔洞。
【0007】本發明之該捲繞電極組進一步包括配置於該第一隔板一側的第二隔板。該第二隔板含有在未被陰極及陽極疊置的區域具有複數個孔洞。此外,該第二隔板可具有從陰極起始部分覆蓋至陽極起始部分的尺寸,且第二隔板在未被陰極及陽極疊置之區域具有複數個孔洞。另,第二隔板亦可具有從陰極起始部分覆蓋至捲繞軸的尺寸,該第二隔板在未被陰極疊置的區域具有複數個孔洞。
【0008】本發明之第一隔板可為聚醯胺樹脂或聚烯烴樹脂,其中該聚醯胺樹脂例如可為尼龍材料,而聚烯烴樹脂例如可為聚乙烯或聚丙烯。本發明之第一隔板能有效防止短路與具有高抗拉強度。另外,第二隔板可使用聚對苯二甲酸乙二酯,其可提升電解液保持力與吸水能力,並提升電池的使用壽命。
【0009】本發明之第一隔板或第二隔板的孔洞可為選自圓形、三角形、矩形、六角形及八角形中所組成之群組的一種或多種,較佳地為圓形。
【0010】本發明之捲繞電極組可用於圓柱型電池或圓柱型電容器,較佳地,本發明之捲繞電極組用於圓柱型鎳-氫電池。
【圖式簡單說明】
【0011】圖1是習知圓柱型電池的結構示意圖。

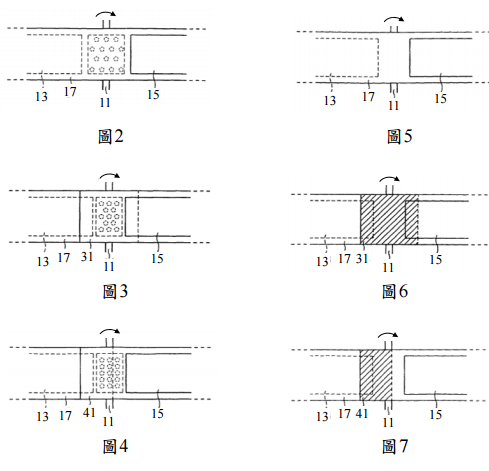

【0012】圖2為本發明實施例1的陰極、陽極和部分第一隔板捲繞前示意圖。
【0013】圖3為本發明實施例2的陰極、陽極、部分第一隔板和第二隔板在捲繞前的示意圖。
【0014】圖4為本發明實施例3的陰極、陽極、部分第一隔板和第二隔板在捲繞前的示意圖。
【0015】圖5為本發明比較例1的陰極、陽極和部分第一隔板捲繞前示意圖。
【0016】圖6為本發明比較例2的陰極、陽極、部分第一隔板和第二隔板在捲繞前的示意圖。
【0017】圖7為本發明比較例3的陰極、陽極、部分第一隔板和第二隔板在捲繞前的示意圖。
【實施方式】
【0018】為便於更進一步了解對本發明之構造及技術特徵,爰舉出實施例,做詳細說明,惟該等實施例僅為例示性質,並不限制本發明之範圍。
【0019】實施例1
【0020】如圖2所示,於金屬基板上塗覆正極活性材料之漿料、乾燥及輥壓以製造陰極13,於金屬基板上塗覆負極活性材料之漿料、乾燥及輥壓以製造陽極15。在第一隔板17的兩面上,以捲繞軸11為中心配置陰極13和陽極15。在未被陰極和陽極疊置的第一隔板17區域設置複數個半徑為0.8 mm的孔洞,且該第一隔板17所使用的材料係為聚丙烯。接著,圍繞捲繞軸中心捲繞陰極13、陽極15、第一隔板17,並插入外殼。再注入3.6克之電解質,組裝和成型,製成電池。經過測試後,其使用壽命(循環次數)為550次。
【0021】實施例2
【0022】如圖3所示,陰極13與陽極15的製作方式如實施例1。此外,於第一隔板17的兩面上,以捲繞軸11為中心配置陰極13和陽極15。在第一隔板17與陰極13的一側設置第二隔板31,其足以覆蓋陰極13和陽極15的起始部分。在未被陰極13和陽極15疊置的第一隔板17和第二隔板31的區域設置複數個半徑為0.8 mm的孔洞,且該第一隔板17所使用的材料係為聚丙烯,而該第二隔板31係使用聚對苯二甲酸乙二酯。接著,圍繞捲繞軸11捲繞陰極13、陽極15、第一隔板17和第二隔板31之後,把捲繞的元件插入外殼。再注入3.6克之電解質、組裝和成型,製成電池。經過測試後,其使用壽命(循環次數)為680次。
【0023】實施例3
【0024】如圖4所示,陰極13與陽極15的製作方式如實施例1。此外,於第一隔板17的兩面上,以捲繞軸11為中心配置陰極13和陽極15。在第一隔板17與陰極13的一側設置第二隔板41,其足以從陰極13的起始部分覆蓋至捲繞軸11。在未被陰極13和陽極15疊置的第一隔板17和第二隔板41的區域設置複數個半徑為0.8 mm的孔洞,且該第一隔板17所使用的材料係為聚丙烯,而該第二隔板41係使用聚對苯二甲酸乙二酯。接著,圍繞捲繞軸11捲繞陰極13、陽極15、第一隔板17和第二隔板41之後,把捲繞的元件插入外殼。再注入3.6克之電解質、組裝和成型,製成電池。經過測試後,其使用壽命(循環次數)為700次。
【0025】比較例1
【0026】如圖5所示,與實施例1的配置相同,惟不同之處在於,第一隔板17並不具有孔洞,且其注入之電解質為3.0克,使用壽命(循環次數)為300次。
【0027】比較例2
【0028】如圖6所示,與實施例2的配置相同,惟不同之處在於,第一隔板17和第二隔板31並不具有孔洞,且其注入之電解質為3.0克,使用壽命(循環次數)為325次。
【0029】比較例3
【0030】如圖7所示,與實施例3的配置相同,惟不同之處在於,第一隔板17和第二隔板41並不具有孔洞,且其注入之電解質為3.0克,使用壽命(循環次數)為330次。
【0031】比較例4
【0032】與實施例2的配置相同,惟不同之處在於,第一隔板17具有複數個孔洞,而第二隔板31不具有孔洞,且其注入之電解質為3.4克,使用壽命(循環次數)為490次。
【0033】根據本發明各實施例之具有含許多孔洞的第一隔板,與各比較例無孔洞的電池相比,顯然可增加注入電解質的含量以及明顯提升其使用壽命,也由於其多孔洞之關係,可以提升電池內部空間。此外,即使於具有孔洞之第一隔板上形成無孔洞之第二隔板,仍無法提升注入電解質的含量及其使用壽命。
【0034】另外,根據本發明的第一隔板及第二隔板可以具有各種形狀中的一種或多種孔洞和各種設置方式。各種形狀的孔洞可為圓形、三角形、矩形、六角形或八角形等。
【0035】本發明之捲繞電極組,例如不僅可以用於圓柱型鎳-氫電池,而且也可以用於結構與圓柱型鎳-氫電池相同的圓柱型電池或電容器。
【0036】本發明內容說明如其上。然而,應了解的是,當為了指出本發明較佳實施例時所提及的詳細敘述與特定的例子,其僅供說明之用,藉由此處的詳細敘述,所屬技術領域中具有通常知識者可明顯知悉本發明的精神與範疇內之各種變化及修飾。
◇◆
◇◆
申請專利範圍】
  1. 一種捲繞電極組,其包括:一陰極、一陽極、一電解質及一配置於該陰極及該陽極之間的第一隔板。其中該第一隔板含有在未被該陰極和該陽極疊置之區域具有複數個孔洞。
  2. 如請求項 1 所述之捲繞電極組,其中該第一隔板一側進一步包括一第二隔板。
  3. 如請求項 1 或 2 所述之捲繞電極組,其中該第一隔板之材質係為選自聚醯胺樹脂、聚烯烴樹脂中所組成之群組的一種,該聚醯胺樹脂例如為尼龍材料,該聚烯烴樹脂例如為聚乙烯或聚丙烯。
  4. 如請求項 2 所述之捲繞電極組,其中該第二隔板之材質係為聚對苯二甲酸乙二酯或聚乙烯醇。
  5. 如請求項 2 或 4 所述之捲繞電極組,其中該第二隔板含有在未被該陰極和該陽極疊置的區域具有複數個孔洞。
  6. 如請求項 5 所述之捲繞電極組,其中該第二隔板之配置係從該陰極起始部分覆蓋至該捲繞軸。
  7. 如請求項 5 所述之捲繞電極組,其中該第二隔板之配置係從該陰極起始部分覆蓋至該陽極起始部分。
  8. 如請求項 1 或 5 所述之捲繞電極組,其中該等孔洞之形狀為選自圓形、三角形、矩形、六角形和八角形中所組成之群組的一種或多種,較佳為圓形。
  9. 如請求項 1 至 8 所述之捲繞電極組,其中該捲繞電極組用於圓柱型電池或圓柱型電容器。
  10.如前述任一項所述之捲繞電極組,其中該圓柱型電池為圓柱型鎳-氫電池。

審查意見通知函】
  (一)本案所請「捲繞電極組」依申請人申請時所送資料內容審查,經查本案申請專利範圍共 10 項,其中第1 項為獨立項,其餘為附屬項,合先敘明。
  (二)本案請求項 4 所述之「聚乙烯醇」,惟本案說明書並未敘述有使用聚乙烯醇,因此,該項所請之聚乙烯醇的技術特徵無法為說明書所支持,不符專利法第26條第2 項之規定。
  (三)依據引證 1 揭示內容,本案請求項 1、3、8 至 10 不符專利法第22條第1 項第1 款之規定。說明如下:
  1.請求項 1 所請為一種捲繞電極組,惟查引證 1 說明書第0003 段及圖 1 係已揭示一電極組,其包括陰極 120、陽極 130 及隔板 140,且於引證 1 之說明書第0002 段揭示該電極組容置於填充有電解質之圓柱型金屬殼,其已相當於本案之包括有陰極、陽極、電解質及配置於該陰極及該陽極之間的第一隔板。此外,引證 1之說明書第0005 段及圖 1 揭示該隔板 140 具有孔洞區域 148 主要配置於不與陰極 120 與陽極 130 重疊的部分,該內容已揭示了本項第一隔板在未被陰極和陽極疊置之區域具有複數個孔洞的技術特徵。因此,引證 1 已揭示了本案的技術特徵,故該項不具有新穎性。
  2.請求項 3 係界定第一隔板之材質,惟查引證 1 之說明書第0004 段係已揭示該隔板之材質通常為聚合物,例如聚丙烯,其已揭示了本案第一隔板可為聚烯烴樹脂的技術特徵,故本項不具有新穎性。
  3.請求項 8 係界定孔洞之形狀,惟查引證 1 之圖 1 係已揭示隔板 140 的孔洞區域
  148 中之孔洞形狀為圓形,其已揭示了該項所述之孔洞形狀,故本項仍不具新穎性。
  4.請求項 9 係界定捲繞電極組為圓柱型電池或圓柱型電容器,惟查引證 1 之說明書第0002 段係已揭示該等電池為圓柱型之電池,故本項仍不具新穎性。
  5.請求項 10 係界定圓柱型電池為圓柱型鎳-氫電池,惟查引證 1 之說明書第0002 段係已揭示該電極組為適用於圓柱型鎳-氫電池,故本項所請之內容,仍不具新穎性。
  (四)依據引證 1 及引證 2 揭示內容,本案請求項 2 不符專利法第22條第2 項之規定。說明如下:請求項 2 係界定第一隔板一側進一步包括第二隔板,雖然引證 1 未有揭示兩層之隔板,惟查引證 2 之說明書第0002 段及第0004 段揭示在電池中需要隔板,而為了提升使用壽命,係使用兩層之隔板,該第一層 12 之材質係為聚丙烯,並於第一層 12 上塗佈有一第二層 11。此外,引證 2 之說明書第0001 段揭示該等之發明係有關鎳-氫電池且為捲繞成圓柱型之技術內容,而引證 1 亦已如前述,同樣揭示該等技術內容為圓柱型之鎳-氫電池。為提升電池之使用壽命,所屬技術領域中具有通常知識者自可將引證 1 所揭示之具有孔洞區域的隔板結合引證 2 所揭示之於隔板上形成有一第二層之隔板。據此,本項所述之內容仍為所屬技術領域中具有通常知識者可依申請前既有之技術而可輕易完成者,故不具進步性。
  (五)本案除上述指出請求項以外之請求項發明,於現在時點並未發現不予專利理由,如有發現新的不予專利理由時,會再通知不予專利理由。

【引證 1】
【發明內容】
【0001】本發明係有關具有捲繞電極組和絕緣之隔板的電池。
【0002】本發明之實施例請參考圖1,其為一捲繞電極之充電電池100的截面圖。本發明之可充電電池100包括經纏繞形成之捲繞電極組。該捲繞電極組容置於填充有電解質之圓柱型金屬殼內。本發明之技術係將電極組配置於該金屬殼內,用電解質填充該金屬殼,將該金屬殼的上端部密封以保存電解質。較佳地,本發明之電極組為適用於圓柱型鎳-氫電池。
【0003】本實施例之電極組包括陰極120、陽極130及隔板140的組件。該組件首先被形成為在陰極120和陽極130之間的隔板140的電極板疊層,從而在相反極性的電極板之間具有電絕緣。然後將該電極板疊層纏繞成捲繞電極組,以裝配到金屬殼,例如電池外殼內。一般而言,每個電極板包括一活性區域和一非活性區域。每個電極板的活性區覆蓋有活性物質,並且電極板被設置成使得陰極與陽極的活性區以互相面對的方式設置,並被隔板分開。在電池充電或放電期間,於電解質存在的條件下,電極板的對應活性區上發生電化學反應。
【0004】每個電極板的非活性區主要是導線,用於放電時的電流集取和充電時的電流分配。該隔板之材質通常為聚合物,例如聚丙烯。

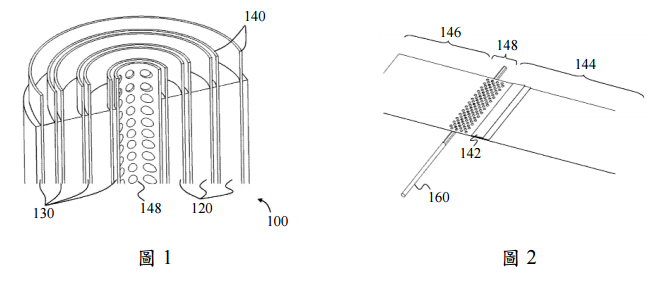

【0005】請參考圖2,隔板140包括孔洞區域148、第一非孔洞區域146及第二非孔洞區域144,用於將層疊的電極板組件纏繞成捲繞之電極組的捲繞軸160在隔板140之孔洞區域148的下方。該捲繞軸160配置於與隔板140的縱向垂直。此外,於孔洞區域148的兩側分別具有一第一非孔洞區域146及一第二非孔洞區域144。當捲繞電極組時,孔洞區域148主要配置於不與陰極120及陽極130重疊的部分。於另一實施例中,係延伸至部分重疊於陰極120及陽極130的一部分,即活性區域的一部分。
◇◆
【引證 2】
【發明內容】
【0001】本發明係有關鎳-氫電池,其具有陽極、陰極及設置於該陽極與陰極之間的隔板,並捲繞成圓柱型的疊層構件,本發明有關於隔板之組成。
【0002】隔板能讓更多的陽極材料、陰極材料以及電解液三者、或其中任何一方裝進電池內,使其能夠提升在低、中或高能量輸出(或放電)率下之性能及其使用之壽命。電池可為各種不同的工業標準尺寸,例如AA、AAA及AAAA等。由於習知技術僅使用一層隔板,往往使其放電率與使用壽命受到限制。
【0003】請參考圖1,隔板10的阻抗須夠高以防止陽極與陰極之間發生短路,而使電池效率達到最佳化。隔板10的阻抗,根據一項千赫試驗之結果最好是小於約90毫歐姆,較佳為約10毫歐姆,至約50毫歐姆則最佳。
【0004】為此,本發明係提供一種隔板10,其具有兩層之結構,第一層12之材質係為聚丙烯,並於第一層12上塗佈一第二層11,該第二層11適用之材料可包括任何大致上對電解液具有惰性且能減少短路的材料,該等材料包括膠膜、聚氯乙烯(PVC)、聚磺胺等物質。第二層11可含有一種以上的可塑性加強劑,此外,該第二層11並不含有濕潤材料被覆、金屬被覆或填料,例如無機顆粒。
◇◆

回目錄(1)〉〉回頁首〉〉

103年(1)

10301。a(1)103年專門職業及技術人員高等考試。專利師

103年專門職業及技術人員高等考試會計師、不動產估價師、專利師、民間之公證人考試試題
【等別】高等考試【類科】專利師【科目】專利代理實務【考試時間】3小時
  請根據下列提供之資料(包括:發明人想要解決的問題、發明人解決問題的方案及發明人的構想圖等內容),並依現行專利法及其施行細則之規定,撰寫一份發明專利說明書、一份申請專利範圍及一份發明摘要,其中:

  一、發明專利說明書。
  (一)發明名稱(2分)
  (二)技術領域(5分)
  (三)先前技術(5分)
  (四)發明內容(15分)
  (五)圖式簡單說明(5分)
  (六)實施方式(20分)
  (七)符號說明(3分)

  二、申請專利範圍。(40分)

  三、發明摘要。(5分)

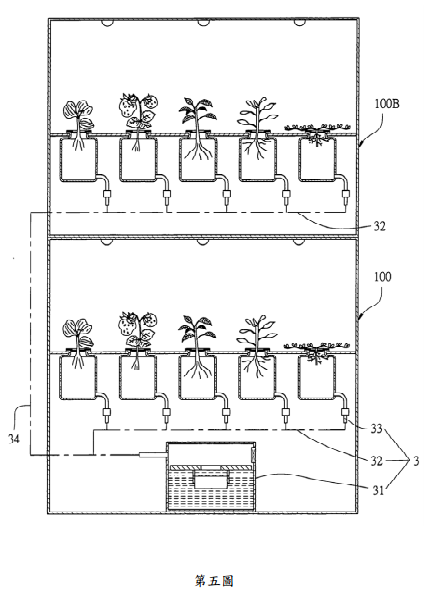

  下列附有發明人的 6 個構想圖,請配合該等構想圖之內容以及所提供之圖號、元件符號、符號說明等資料,撰寫一份完整的發明專利說明書。撰寫申請專利範圍至少包含 2 個獨立項,8 個附屬項,其範圍應涵蓋所提供發明人的構想圖之全部實施態樣,且不可有任二項實質範圍相同之請求項;又附屬項中至少包括 1 個詳述式附屬項、1 個附加式附屬項以及 1 個多項附屬項;另請於各請求項句點後用括號註記該項屬於何種類型之請求項,例如:(獨立項)、(詳述式附屬項)、(附加式附屬項)、(多項附屬項)。撰寫摘要以不超過 250 字為原則。
【發明人想要解決的問題】
  水耕栽培是一種不藉由土壤作為介質提供養分,而是將水混合營養成分、空氣提供至植物的根域,便能直接供應植物生長所需的養分,以藉此擺脫傳統農業所必需的農田地面,而且所使用的水能夠停留在系統中重複使用,相對土耕較為省水。但水耕栽培仍有許多缺點有待改進,例如:水耕栽培雖能重複使用供給的水,但還是需要相當多的水量,而且植物的根部浸泡在水中,也容易因為濕度過高造成根部生病。因此,先前有人於培育裝置中進一步將混合營養成分水霧化,再供應至植物的根域,但發明人發現該先前技術仍有不足之處有待改進,其原因在於:該先前技術僅能提供單一條件的給霧量及頻率,因此只適用於栽種單一植物,並不利栽種的多樣化,另該先前技術不具環境條件控制的功能,難以提供植栽最佳的種植環境。
|【發明人解決問題的方案】

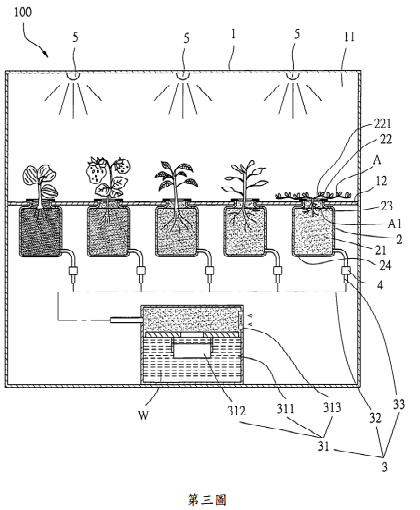

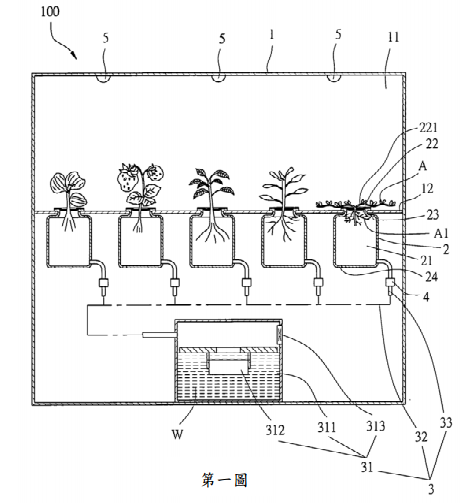

  為了解決上述先前技術霧耕用培育裝置不足之處,發明人提出一種隔離式給霧之植物培育箱之創新發明,其至少包含:一箱體、複數中空容器、一給霧裝置及複數控制閥等構件,並藉由調整控制閥調整適合的霧氣供給流量及頻率,達到控制環境條件的功能,以提供最佳的種植環境及植栽多樣化之目的;另發明人同時設計出三種實施態樣,詳參下列構想圖,其中第一、二、三、四圖為第一實施例,第五圖為第二實施例,第六圖為第三實施例。

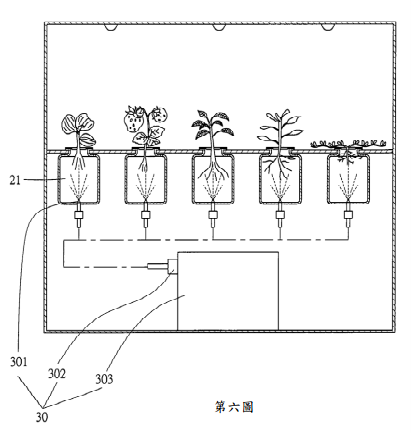

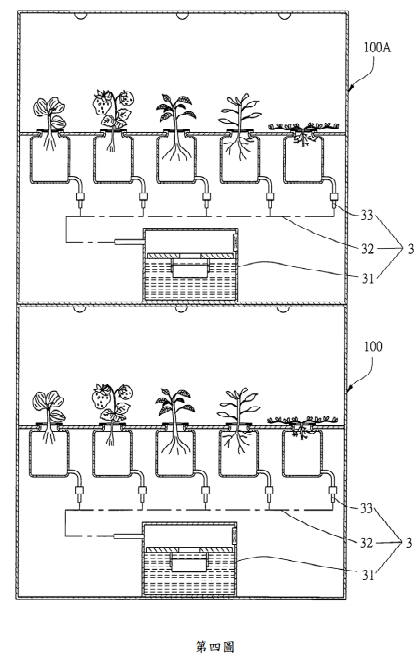

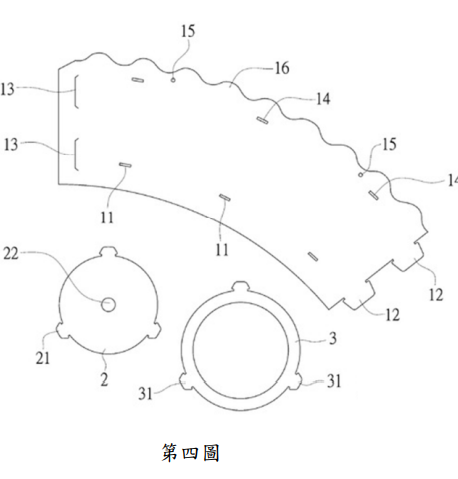

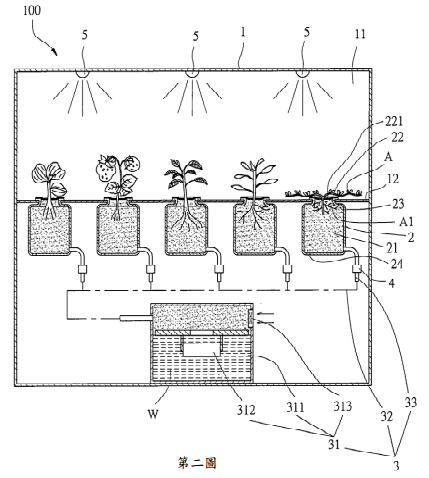

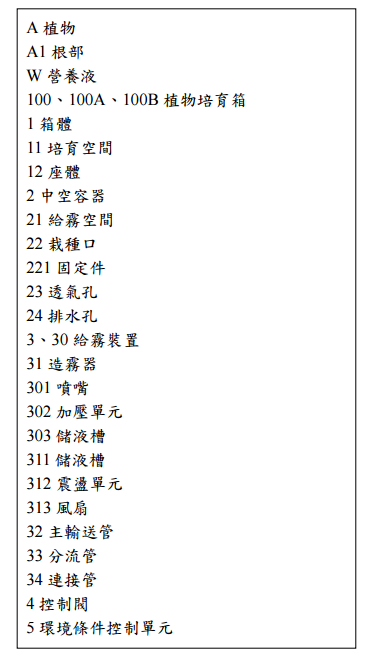

【發明人的構想圖】(共 6 圖)
◇◆
◇◆
◇◆
◇◆
◇◆
◇◆
◇◆

回目錄(1)〉〉回頁首〉〉

102年(1)

10201。(1)102年專門職業及技術人員高等考試。專利師

102 年專門職業及技術人員高等考試律師、會計師、不動產估價師、專利師考試試題70170
【類科】專利師【科目】專利代理實務【考試時間】3小時
  您已接受申請人的委託撰寫一份申請專利範圍,申請人的提案單如附件一所示,您在撰寫申請專利範圍前已進行先前技術檢索,找到了先前技術 3,如附件二所示,試題說明如下:

  一、請撰寫一份申請專利範圍,記載應符合專利法及其施行細則有關申請專利範圍撰寫的規定,並滿足下列要求:(請依據提案單內容撰寫,不要補充您可能具有的有關發明主題之技術內容。)
  (一)申請專利範圍應包括獨立項與附屬項,請求項數不得少於 10 項,也不得超過15項。(10分)
  (二)獨立項的撰寫請滿足下列要求:
  1.包含至少 2 項物的請求項與至少 1 項方法的請求項,其中物的請求項前項為引用記載形式之請求項。(15分)
  2第1 項物的請求項之撰寫請以兩段式(two-part form)為之,即包括前言部分與特徵部分。(10分)
  3.對於先前技術 1、2 與 3 而言,獨立項應具有新穎性與進步性,且最大限度維護申請人的利益。(15分)
  (三)附屬項的撰寫請滿足下列要求:
  1.至少 1 項為多項附屬項。(5分)
  2.至少 1 項為擇一形式的請求項,擇一形式的撰寫方式例如「特徵 A、B、C或 D」。(5分)
  3.當日後擬縮限申請專利範圍時,能有修正或更正之餘地。(15分)

  二、請將先前技術 1、2 與 3 所揭示之內容與您所撰寫的申請專利範圍第1 項之技術特徵進行比對,並依據比對之結果回答下列問題:(請依據提案單與先前技術 3 之內容以及您所撰寫申請專利範圍第1 項之技術特徵來答題,不要補充您可能具有的有關發明主題之技術內容。)
  (一)寫出申請專利範圍第1 項具有新穎性的理由。(10分)
  (二)寫出申請專利範圍第1 項具有進步性的理由。(15分)


【提 案 單】
【附件 1】

本發明之目的、特點及功效
  本提案之發明係為一種氣體感測器,目的在於增加偵測不同氣體並增強感測器的靈敏度與環境的安全性。 傳統的氣體感測器常因靈敏度不足而影響感測器的判斷,且無法多功能使用,進而危害生命的安全。 因此,本提案研究出一種高靈敏性且多功能的氣體感測器。
技術背景

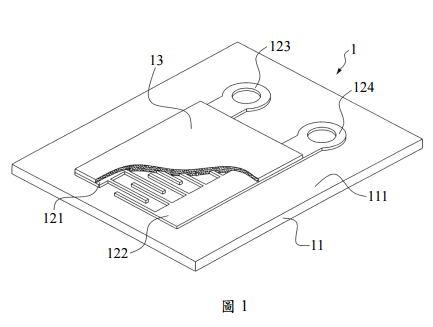

  1. 先前技術1:揭示一種一氧化碳(CO)氣體感測器,如圖 1 所示,圖 1 係揭示一種一氧化碳氣體感測器
  (1)的示意圖,其包括一基板(11),其具有一上表面(111)。而在基板(11)之上表面(111)的不同位置,分設有第一梳型電極(121)、第二梳型電極(122)、第一焊墊(123)以及第二焊墊(124),其中,第一梳型電極(121)與第二梳型電極(122)彼此交錯但並未連接,且兩者之一端分別連接於第一焊墊(123)與第二焊墊(124),分別形成兩組互相獨立之電極。此外,一氣體感測薄膜(即二氧化錫層)(13)覆蓋第一梳型電極(121)與第二梳型電極(122),且氣體感測薄膜(13)亦形成在介於第一梳型電極(121)與第二梳型電極(122)之間之基板(11)的上表面(111)。
  2. 先前技術 2:揭示一種含有氣體感測器的警報系統,此與氣體感測器連接的警報系統,當氣體濃度超過標準時,即發出聲響。
提案概述
  本提案之改善重點在於þ物þ方法□用途
提案技術說明
  本提案的特徵在於製造一種高靈敏度且多功能型的氣體感測器,其可同時偵測一氧化碳(CO)也可同時偵測一氧化氮(NO)。
  本發明的感測器包含在基板上具有兩相隔開之電極以及一多孔隙之氣體感測薄膜,其中此二電極配置於基板上、多孔隙之氣體感測薄膜覆蓋於基板及二電極上,並藉由氣體感測薄膜連接該二電極。氣體感測薄膜主要係使用二氧化錫(SnO2)與氧化鋅(ZnO)的混合物,形成在基板與二電極上。二氧化錫(SnO2)可用於偵測一氧化碳,而氧化鋅(ZnO)則可用於偵測一氧化氮,據此方式係可以達到同時偵測一氧化碳與一氧化氮的功效。
  本提案的氣體感測薄膜係因多孔隙具有高表面積而可達到高靈敏度,因此,薄膜的孔隙平均為 5~100nm,較佳為 10~20nm。若低於 5nm 或高於 100nm 則會降低氣體感測器的靈敏度。
  本提案中所使用的 SnO2與 ZnO 的混合物中,SnO2與 ZnO 的含量可為 30 至 70 重量%之間,較佳為 40 至 60 重量%之間,而在本案的實施中,是利用 45 重量%的 SnO2以及 55重量%的 ZnO。
  本提案將 SnO2與 ZnO 混合物形成的氣體感測薄膜之方式可利用各種沉積方法,如電漿輔助沉積法、燒結法、化學氣相沉積法或物理氣相沉積法。
  另外,本提案感測器上的基板材質可為陶瓷基板,例如氧化鋁,電極可為金、白金或其合金,而電極的形狀也可為各種形狀,例如直條狀電極或梳型電極。此外,係可利用網版印刷的方式形成電極。
  為了增加其靈敏度本發明的氣體感測薄膜表面可利用上述的沉積方式一奈米碳管。
  本提案同時結合一種警報系統,其可偵測 CO 及 NO 的濃度。測量的方法為量測氣體感測器的兩電極之間的電阻值變化所產生的訊號,將此訊號與一預設值比較。該預設值係與氣體的濃度有正相關。當偵測到 NO 時與偵測到 CO 時所發出的警鈴聲與所顯示的警示燈會有所不同,並在中央控制裝置中以文字顯示出所偵測到的氣體。

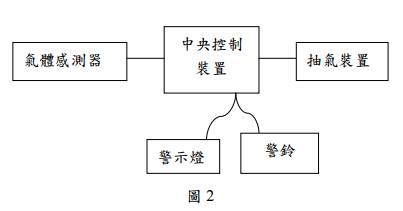

  本提案的警報系統如圖 2 所示。當氣體的濃度高到超過預設值時,此時,發出警鈴聲與警示燈,並且將訊號傳遞至抽氣裝置中,並同時啟動氣體抽除,直至氣體抽除至低於預設值為止。
◇◆
◇◆

【先前技術 3】
【附件 2】
【發明所屬之技術領域】
[0001] 本發明涉及一種氣體感測器,尤其涉及一種氧化鋅(ZnO)之氣體感測器。
【先前技術】
[0002] 氣體感測器係利用氣敏元件吸附氣體後引起其性質變化之特性而製成之器件。氧化鋅氣體感測器在汽車尾氣檢測、工業爐燃燒氣氛之控制及空氣淨化方面有著廣泛應用。
[0003] 氧化鋅(ZnO)氣體感測器為偵測二氧化氮(NO2)等氣體之感測設備。氧化鋅氣體感測器之原理係:採用氧化鋅為氣體感測薄膜材料,基於氣體於氧化鋅表面之吸附可導致材料載流子濃度發生相應之變化,從而改變該材料之電導率。當氧化鋅較為疏鬆,氧化鋅微粒之間存在一定孔隙時,將有利於被測氣體之吸附。因此,氧化鋅膜之孔隙度成為影響氧化鋅氣體感測器之響應速度及靈敏度之重要因素之一。

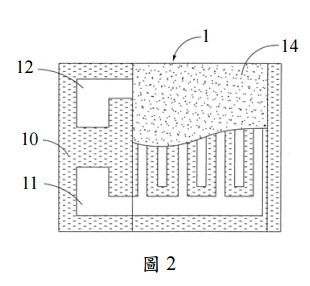

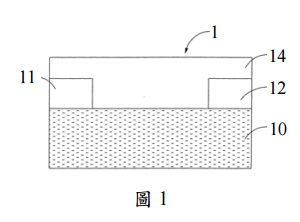

[0004] 圖 1 及圖 2 所示,習知之氧化鋅感測器(1)包括:一氧化鋁基板(10);形成於氧化鋁基板(10)表面之二電極(11,12);一覆蓋氧化鋁基板(10)及二電極(11,12)之氣體感測薄膜(14),氣體感測薄膜為氧化鋅膜。目前,氧化鋅感測器之傳統製備方法係把氧化鋅鍍在印有電極的氧化鋁基板上,然後於空氣中以逐漸加熱的方式製成氧化鋅氣體感測器。一般而言,此等的氧化鋅膜(14)並無孔隙結構,會降低感測器之靈敏度。
[0005] 因此,提供一種多孔隙結構不會因製備過程而消失之高靈敏度氣體感測器實為必要。
【發明內容】
[0006] 本發明之目的在於提供一種多孔隙結構不會因製備過程而消失之高靈敏度氣體感測器。
[0007] 實現本發明目的,本發明提供一種氣體感測器,其包括:一基板;配置於基板表面之二電極;一覆蓋基板及二電極之多孔隙氣體感測薄膜,且該多孔隙之氣體感測薄膜的成份為氧化鋅(ZnO)。
[0008] 本發明的氣體感測器中,多孔隙之氣體感測薄膜為柱狀或管狀具有高密度排列之氧化鋅膜。
[0009] 與先前技術相較,本發明之氣體感測器中,含有多孔隙之氣體感測薄膜,使孔隙結構得以保留,使氣體在氣體感測薄膜之流通量增加,故能提高氧化鋅氣體感測器之靈敏度。
【實施方式】

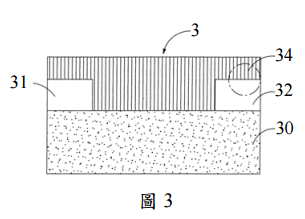

[0010] 請參閱圖 3,本發明第一實施例之氣體感測器(3),其包括:一基板(30);形成於基板(30)表面之二電極(31,32);一覆蓋基板(30)及二電極(31,32)之多孔隙氣體感測薄膜(34),該薄膜為柱狀或管狀具有高密度排列之多孔隙的氧化鋅膜。
[0011] 製備步驟如下:提供一基板(30),其可為一薄板或膜層。其通常由絕緣性能好的材料製成,如氧化鋁、石英、陶瓷或氮化矽等。另,氣體感測器(3)一般需要加熱到一定溫度才能進行良好檢測,故基板(30)之材料又以同時具備良好之熱導性為佳。
[0012] 基板(30)表面形成電極(31,32)。電極(31,32)可由鉑(Pt)、金(Au)或其合金等材料通過沈積法或濺鍍法按預定圖案形成於基板(30)表面,所形成之電極膜層以厚膜為佳,其厚度可為 400~7000 奈米。[0013] 用化學氣相沈積法製備氣體感測薄膜。把製備完成之表面沈積有二電極(31,32)之基板(30)放入氣相反應爐之鋁舟中。使氧化鋅粉於高溫下發生熱還原反應,生成鋅蒸氣,鋅蒸氣與基板及兩電極相接觸生長成具有孔隙之氧化鋅,該生長過程一般在20分鐘內發生。生成之柱狀或管狀具有高密度排列之多孔隙的氧化鋅佈於兩電極及基板。
[0014] 本發明還可利用其他鍍膜技術生長氣體感測薄膜,同樣能達到本發明之技術效果。本發明之氣體感測器由於氣體感測薄膜為柱狀或管狀結構,使孔隙結構得以保留,故使氣體之流通量增加,氧化鋅氣體感測器之靈敏度大大提高。
◇◆
◇◆
◇◆


回頁首〉〉


【編註】1.「*」考選部巳更正測驗題答案。2.本超連結檔以考選部最近公告為依據,提供學習與參考為原則。如有發現待更正部份及您所需未收編之科目,敬請告知,謝謝!
